超声波流量计安装整流器工作原理？

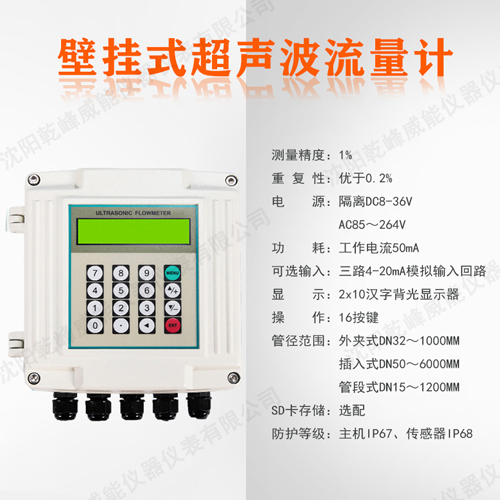

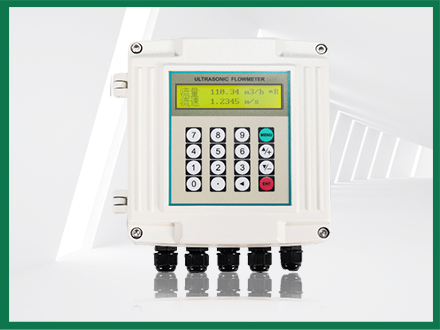

插入式超声波流量计、管段式超声波流量计、壁挂式超声波流量计、外夹式超声波流量计测量准确度受管道条件影响较大, 采用在流量计前端加装整流器的方法, 以减少因弯管等阻流件导致管道内出现的二次流、涡流等现象, 从而满足计量准确度的要求。
超声波流量计整流器由三部分组成:前端为均匀分布的风扇式叶片, 中间为直管混合区, 后端为多孔管段。由于流量计上游各阻流件的存在, 使管道内流场分布不均匀, 同时还存在二次流等扰动现象。
超声波流量计整流器前端设计为风扇式叶片形式, 使不均匀流体流经风扇式叶片后, 对流场进行重新分布, 以消除二次流、涡流等现象。由于叶片数量过少无法充分进行流场混合, 而叶片数量过多则会增加压损, 因此将风扇式叶片的叶片数量设计为片、片和片, 并分别进行验证。整流器结构中间为直管段, 为流体经过风扇式叶片后提供流体混合区, 使其有足够的空间将流场分布趋于稳定。
