超声波热量表的安装及注意事项
配置：
超声波热量表、测温球阀、电动温控阀、热量表配套活接、过滤器、手动球阀（或锁闭阀）。

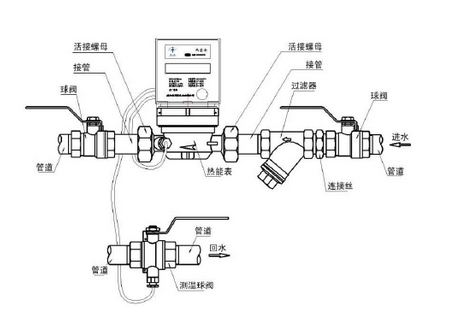

（1）热量表、测温球阀、电动温控阀安装示意图
（2）施工条件
A.系统及过滤器杂质排除干净，管道系统中无杂质；
B.安装热量表的环境中无露水情况，相对空气湿度不超过85%;
C.超声波热量表调试，必须要从过滤器排污，排污时热量表塑料袋套住，房子排污泄水导致热量表进水损坏。
（3）热量表安装
1.安装位置：热量表按设计安装在进水管（供水管）。电动温控阀安装在回水管测温球阀后。
A.热量表要安装在适合的位置，以便于操作、读取与维护维修；
B.热量表上的铅封不能顺坏；
C.安装时应严格要求，谨慎操作，防止人为顺坏。

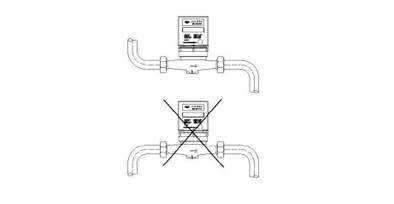

D.超声波热量表可水平或垂直安装，垂直安装时，应使进水方向由下进水；
E.热量表禁止安装在管道的最上端，防止局部管道集气造成计量不准；
F.安装热量表前，应先确认区分供、回水管以及水流方向；热量表壳体上箭头所指方向为水波方向，不得装反。
