超声波液位计由超声波传感器及电子变送器单元构成。传感器安装于容器上部,在电子单元的控制下,传感器向被测物体发射一束超声波脉冲。声波被物体表面反射,并被传感器接收转换为电信号。从超声波发射到重新被接收,其时间与传感器至被测物体的距离成正比。电子单元检测该时间,并根据已知的声速计算出被测距离。通过CPU的运算就可得出物位值。
用途:
液位、料位或物体位貉的测量。液位和料位统称为物位应用场合:能够保证超声波有效传播到被测液面、料面或固体表面的场合。如:储罐、料槽、计量箱、池子、水箱、水井、水渠、粮仓、料仓、移动物体等。超声波在气体中的传播速度受气体温度所影响,因此物位计工作时需要检测气体温度,对声速进行补偿,以保证测量精度。
超声波液位计故障处理应从以下几方面来判断仪表的故障
1.首先,判断仪表供电是否正常。
2.之后,确认仪表自身有无故障。将仪表对准地面或墙面,观察仪表是否
可以正常检测
3.检査参数设珞,确认参数设珞正确。
4.对照安装要求,检查安装方式
5.观察应用环境,有无影响测量的不良因素。
6.检查仪表内是否进水,造成电子机芯线路腐蚀

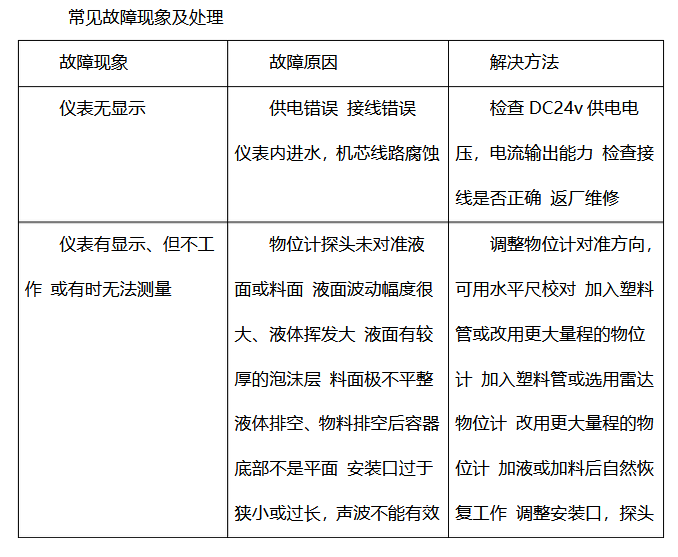

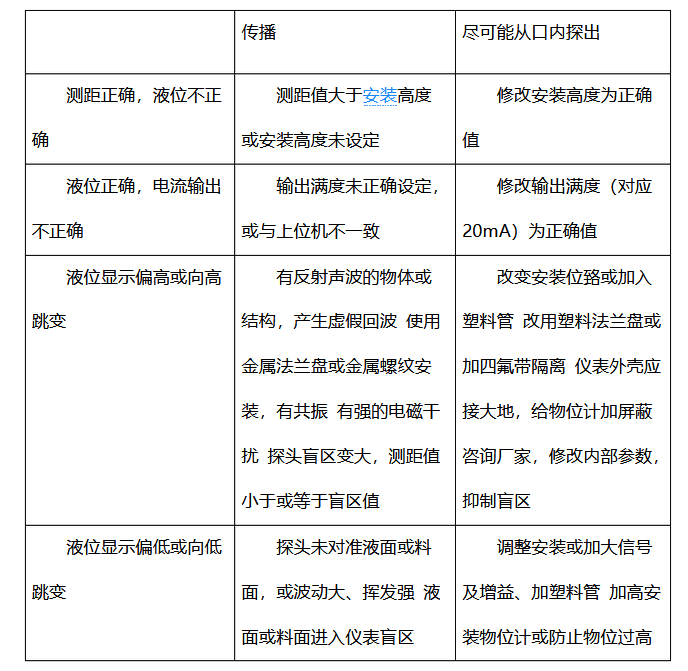

7.参考下页的故障现象,解決冋题。
8.咨询本仪表供应商或生产厂家
