方案:

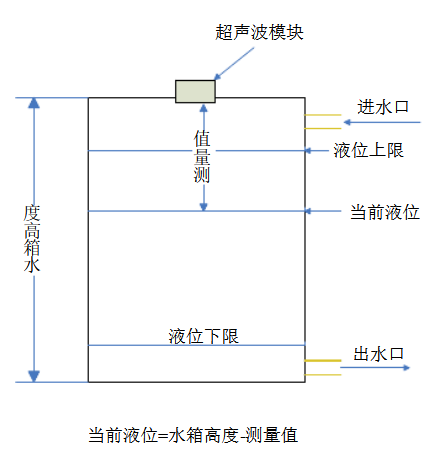

超声波模块采用8952单片机控制，单片机控制超声波发射电路发出超声波脉冲，超声波脉冲在空气介质内继续传播到液面，该脉冲波遇到被测液面(水面)后，经液面反射后再通过空气介质返回到超声波接收探头被接收;89S52通过记录超声波从发射到接收的往返传播时间t，根据空气介质中的声速，就可以计算出从传感器到液面之间的距离。外接LCD液晶显示，显示当前液位、液位上限、液位下限、水箱高度。通过对单片机软件编程，用键盘控制液晶显示的数值，并将数值最终在LCD上显示出来。
此方案的优点是控制部分采用8位的8952单片机，除了其具备有比较完善和功能强大的硬件结构和组合外，更重要的是它的核内和指令系统为先进的体系结构。因此，提高了取指令的速度，同时也提高了CPU的运行速度和系统的稳定性。ILCD显示模块具有体积小、功耗低、编程方便等特点，是单片机应用设计中最常用的信息显示器件了，本系统以常见的12864作为主控模块输出的显示。
以上为沈阳乾峰为您介绍的关于超声波控制模块的探究，如果您还有关于超声波流量计，超声波液位计的相关问题，欢迎您搜索“沈阳乾峰”进站查询，站内更多详细信息一定会对您有所帮助。
