水利灌溉明渠流量计配巴歇尔槽安装

发布时间:2019-07-29 17:01人气:
巴歇尔槽(Parshall flume)又称巴氏槽:是明渠流量测量的辅助设备。

明渠内的流量越大,液位越高;流量越小,液位越低。对于一般的渠道,液位与流量没有确定的对应关系。因为同样的水深,流量的大小,还与渠道的横截面积、坡度、粗糙度有关。在渠道内安装量水堰槽,由于堰的缺口或槽的缩口比渠道的横截面积小,因此,渠道上游水位与流量的对应关系主要取决于堰槽的几何尺寸。同样的量水堰槽放在不同的渠道上,相同的液位对应相同的流量。量水堰槽把流量转成了液位。通过测量量水堰槽内水流的液位,再根据相应量水堰槽的水位---流量关系,反求出流量。

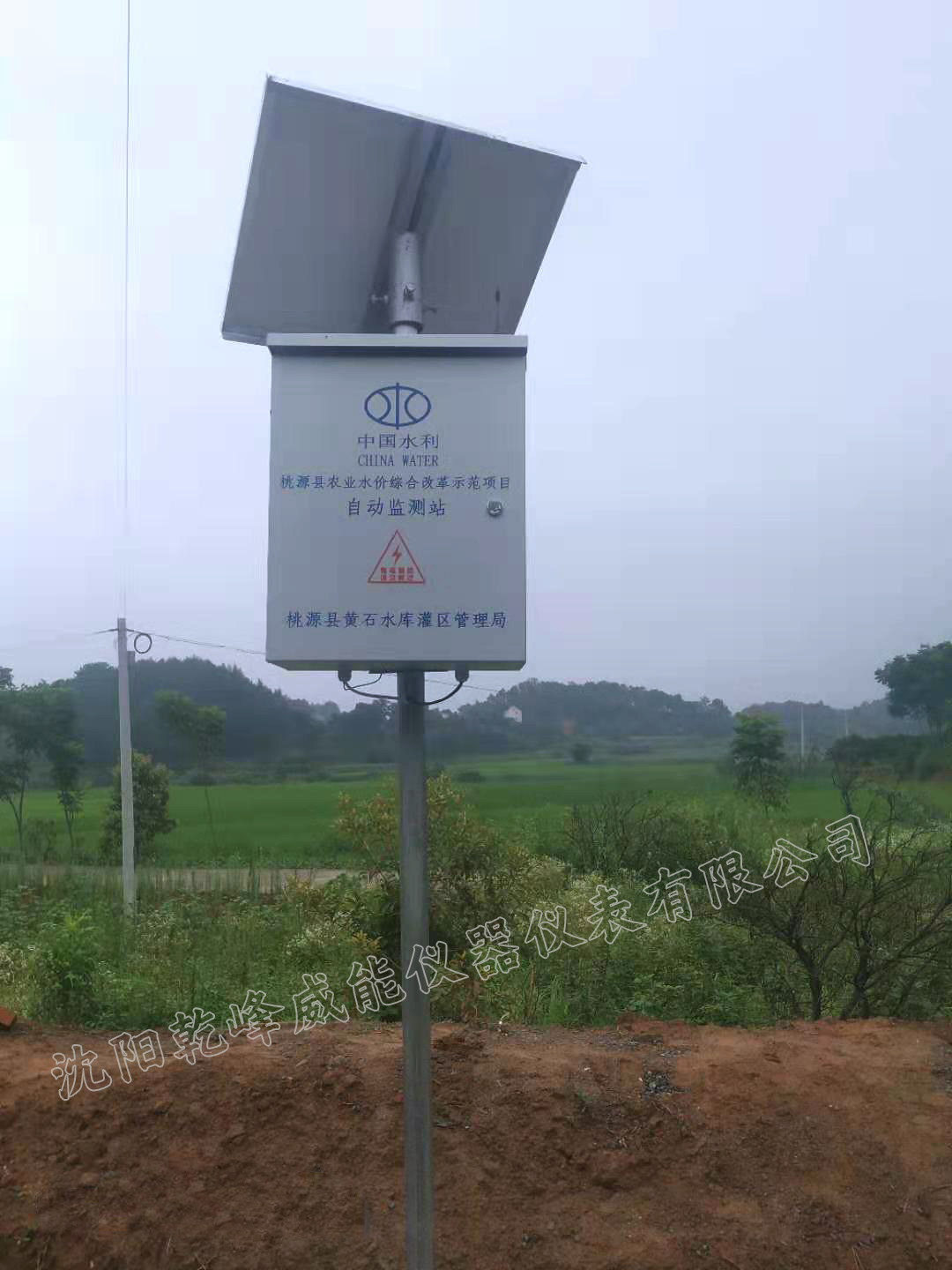

明渠流量计中央控制器

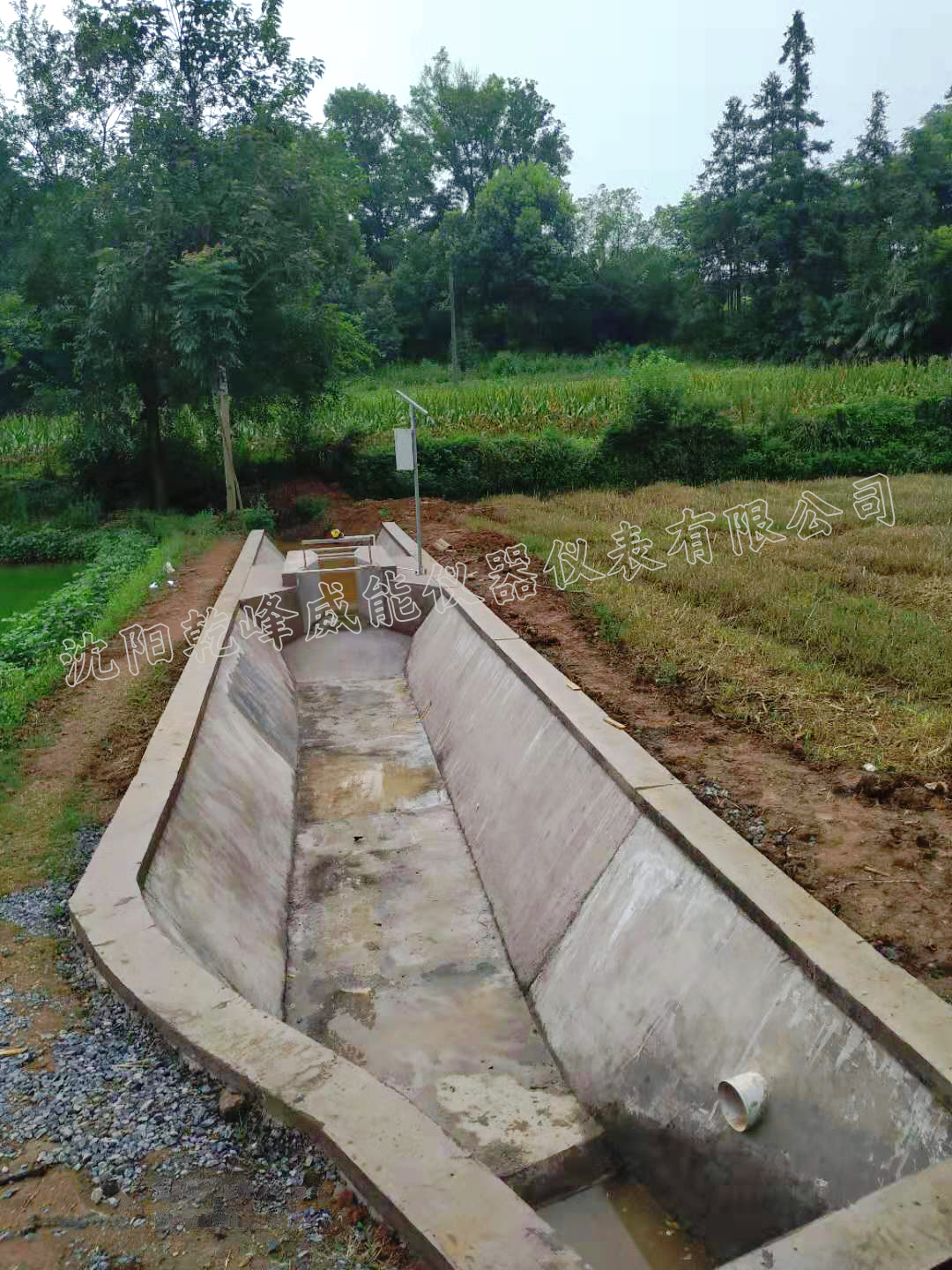

农田灌溉水利明渠

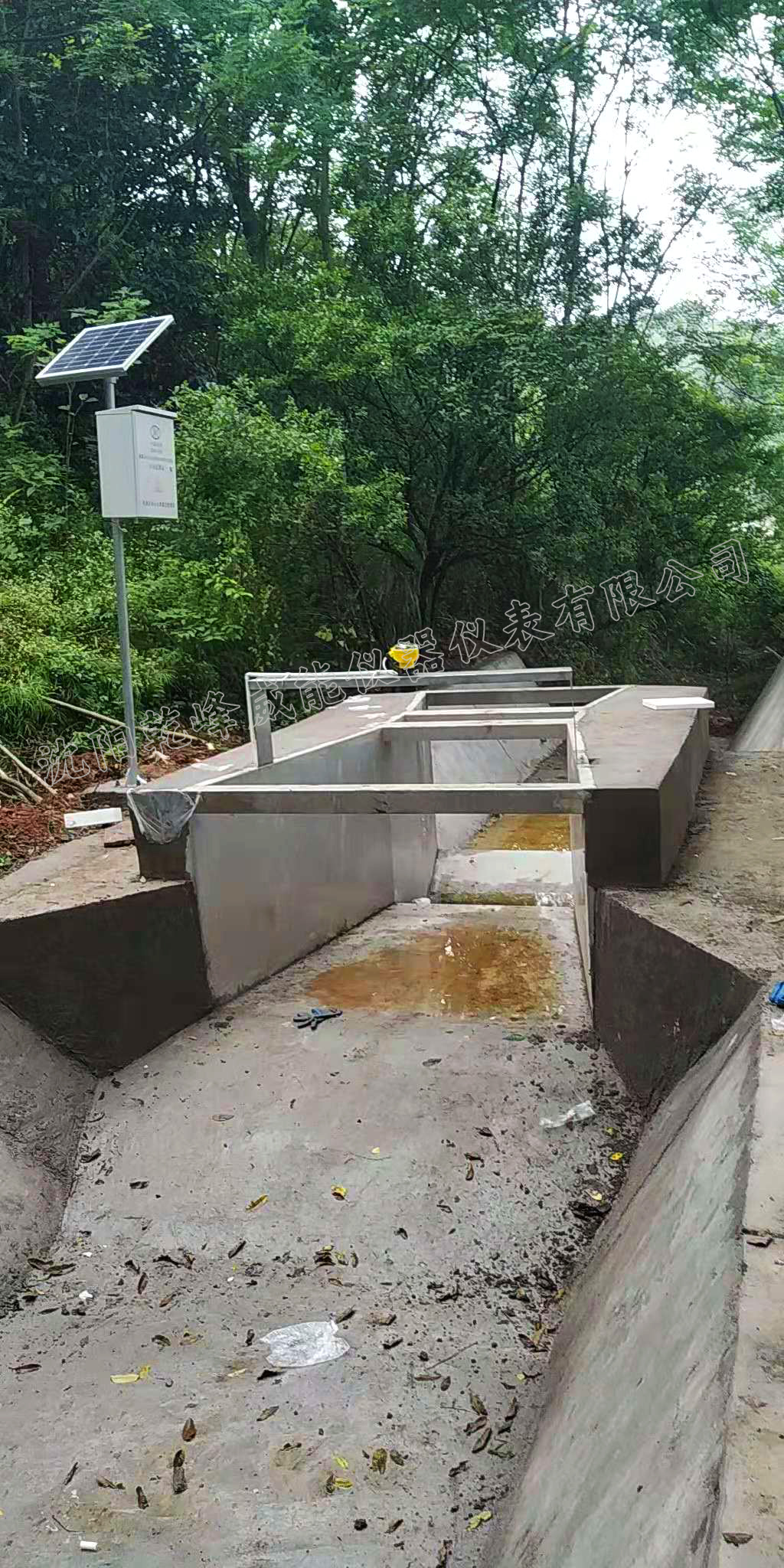

辅助明渠流量计测量的巴歇尔槽
