巴歇尔量水槽由上游收缩段、短直喉道和下游扩散段三部分组成。收缩段的槽底向下游倾斜,扩散段槽底的倾斜方向与喉道槽底相反,其结构如图下图所示。
其它常数项需要实验确定,一般情况如下,F=60cm, G=90cm; K=8cm, N--23cm,x=5cm, y=8cm; E根据渠道深度而定,高出上游水位0.1-0.2cm,一般可采用1.00米。量水槽上下游护底长都为槽底高H的函数:
上游护底L,二4H;
下游护底L,=(6^-8) H;
同时，由于量水槽内流速较大，喉道中水面的波动也很大，直接在槽中测定水位有困难。因此，在槽壁设置后观测井，安量测水尺。井底比槽槛要低20-25cm，测井与量水槽可用平置的金属管或混凝土管连接，管子的中心线应高出槽底3cm，上游水尺位于喉道上游距喉道首端((2/3)处，下游水尺位于喉道末端以上5cm的槽壁处。上下游水尺零点与槽底高要齐平,观测井要无漏水现象,井中经常理泥沙,井上加盖,避免杂物入内。
1.巴歇尔槽形状复杂，比堰的价格高，而且为了提高精度要求量水槽的各部分尺寸准确。但也有这样一些其它测量装置无法比拟的优点：水位损失小(约为堰的四分之一)、水中即使有固态物质也几乎不沉淀、接近流速的影响小、对下流侧的水位影响比较小等,所以被用来测量农业用水、工业用水等其它液体的流量。
2.与明渠流量计配合使用，把明渠内流量的大小转成液位的高低。测量明渠内水的流量。如城市供水引水渠、火电厂冷却水引水和排水渠、污水治理流入和排放渠、工矿企业废水排放以及水利工程和农业灌溉用渠道。

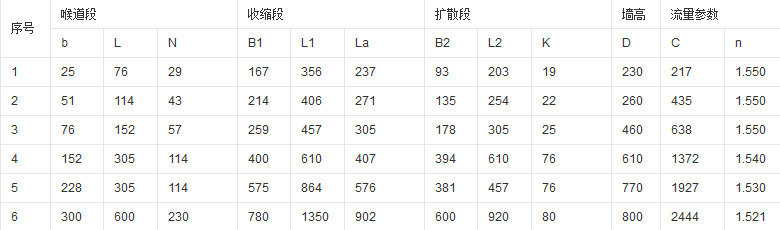

3.常用型号规格明渠流量计安装尺寸：（单位：mm）
