超声波测深仪菜单简易设置操作说明
本公司生产的超声波测深仪，使用全中文的菜单,进行简易的设置,就能满足客户不同的需求。正常情况下,按照说明书的安装要求,安装好设备后,只需要设置以下几个参数,设备就可以正常使用了。
面板上有三个按键，通过这三个按键可对仪表进行调试。调试后液晶屏幕上显示测量值。
(1)仪表通电显示后，长按设置键(SET)两秒进入一级菜单。
具体菜单请看最后一页的“菜单查询图”。
(2)选择测量模式：
测量模式分水深测量和泥位测量。出厂默认为泥位测量。
(3)将探头的高度值输入到“参考零点”。(探头高度为探头发射面池底的距离)

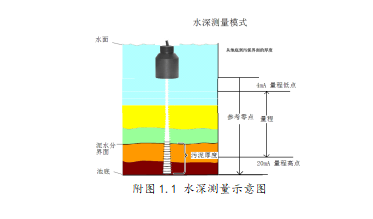

①水深测量模式下，参考零点设置没有意义，量程高点、量程低点的位置参见附图1.1。
量程低点: 参考平面到该位置的距离值。当量程低点高于参考平面时数值为正，低于参考平面时数值为负。测量出的泥位在这个设定值的时候输出4mA电流。
量程高点: 参考平面到该位置的距离值。当量程高点高于参考平面时数值为正,低于参考平面时数值为负。测量出的泥位在这个设定值的时候输出20mA电流。
(4)带继电器工作的:进入报警设置选项,设置三个参数:
①报警模式:选择高位报警、低位报警或者关闭。
②报警值:高位报警:水深高于报警值时报警
低位报警:水深低于报警值时报警
③回差值: 回差值是为了防止测量误差引起在报警点附近报警开关反复跳动。
高位报警状态:水深低于(报警值-回差值)时解除报警
低位报警状态:水深高于(报警值+回差值)时解除报警
(5)探头选择、参数校正、算法选择项请在专业技术人员指导下进行设置。
(6)建议：
超声波测深仪在与电动机、变频器、PLC等有干扰的设备连接时，中间最好加上隔离器。如果没有直接连接，也请保持足够的距离，减少以上设备的电磁干扰。
