超声波流量计在线校准水流量仪表方式
水流量仪表广泛的使用于企业出产、工业进程以及供热等许多用途中，而运行在各种现场管路上的计量外表因为其各自所具有的特殊性，要求对其进行周期性的实验室检定存在必定困难。比如，口径较大的流量计大多装置在地下，体积庞大难以拆下，其运用条件大多也不允许长期停水，而大口径水计量所用的流量计功能安稳，频频送检不尽合理。因而用户对在线校准水流量外表的需求尤为火急，它已成为即合理又科学的技能确保手法。
为了确保外表自身的计量准确，仪表在装置运用前都需要送到实验室依据相应的检定规程进行首检。装置运用后，依据ISO09001《质量管理体系》的要求，以及外表的运用规则和检定规程的规则，在用的流量外表必须在受控的状态下运行，定时进行校准。实践现场使用中，仅外表自身准确并不必定能确保流量计量的准确。最好的解决方法便是现场校准，这是因为：
（1）现场的运用条件往往会偏离实验室校准流量时的作业条件，导致丈量准确度的下降；
（2）某些用贸易结算用的计量外表，要求对其进行周期检定的时间很短，频频的将外表拆下送检不只难以完成，并且对外表不利；
（3）有些运用单位如公用事业大流量输水管线或许大型出产企业不容许随意停水或断流，将流量计卸下管线，导致长期影响全体运行；
（4）在整个运行系统中，要判断系统的流量丈量值是否牢靠，对系统中的所有流量外表逐台离线送检几乎不可能完成，因而挑选性的进行现场校准尤为必要。
现场校准流量计的方法理论上可分为三种，有水池校准法、电参数校准法和标准表法。水池校准法准确度不高，并且条件有限，不容易完成；电参数法看似可行实则是个伪命题；只要标准表法是切实可行的，并且是实践在用的唯一方法。

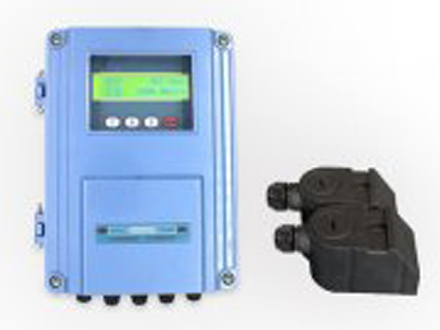

在线校准的标准表则是挑选带外夹式探头的便携式超声流量计，因为其装置方便，非接触性测量，不损坏被测管线；依据其用户实践所用的流量点定点量传，更好的排除了外表原有的线性误差。
现场校准无法到达实验室的检定条件和环境，因而存在着许多影响现场校准的不利因素，如何装置标准表，使得丈量在符合各方面要求的条件下正常进行，在有限的环境中避开不利因素，进步测量的准确性，得到真实有效的丈量数据，是流量计在线校准的关键。这儿依据一些在线校准的经历，主要概括总结为以下几个点：
（1）首先要挑选内部流体为满管的管段，管段原料均匀质密、易于超声波传输，如水平管段，垂直管段需要水流方向向上。
（2）选点很重要，不满足直管段要求会存在气泡和扰动流。装置距离应挑选上游大于10倍直管径、下游大于5倍直管径以内无任何阀门、弯头、变径等均匀的直管段，装置点应充分远离阀门、泵、高压电和变频器等干扰源。直管段尽量越长越好，以尽可能的消除各种干扰。
（3）避免装置在管道系统的最高点或带有自在出口的竖直管道上并且流体方向向下。
（4）关于开口或半满管的管道，流量计应装置在U型管段处。
（5）充分考虑管内壁结垢情况；尽量挑选无结垢的管道进行装置，如不能满足时，可把结垢考虑为衬里以求较好的丈量精度。经打磨后用测厚仪丈量壁厚，假如数据混乱，则应该另换打磨点。
（6）两个传感器必须装置在管道轴面的水平方向上，并且在轴线水平方位±45°范围内装置，尽量避免装置在管段的正上方和正下方，以避免上部有不满管、气泡或下部有沉淀等现象影响传感器正常丈量。假如受装置地点空间的限制而不能水平对称装置时，可在确保管内上部分无气泡的条件下，垂直或有倾角地装置传感器。
（7）关于大口径的管道假如管道条件好，可首选V法，虽然有信号衰减，可是好掌握，Z法装置不好掌握。
（8）标准表在拿到现场进行校准作业之前应在实验室相应的管径上进行标定，假如现场口径超出标定口径的二倍或许二分之一，则校准数据不可信。
（9）假如超声波没有信号或许信号时有时无，不安稳，很可能是管道上方有气体，不满管。
