多普勒超声波流量计在雨污管网监测预警方案
水，是城市的生命和灵魂，建立 雨污分流 排水体制是保护城市人居生态环境，提升居民生活质量，促进经济社会可持续发展的重要举措。 埋在城市下方的排水管网 ，就像人体的血管，要想城市健康运转，管网得定期“体检”。
1.2以了解排水管网运行状态为目的
在城市“智慧排水”概念提出后，对排水管网的监测已不仅局限于暴雨时期对城市内涝的预警，而是将排水管网的监测常态化，在管网中选择最具代表性的节点，通过监测这些节点的情况，尽可能全面掌握整个管网的运行状态。为全面了解管网运行状态，不仅需要关注水量方面的信息，还需要综合考虑水质情况。
目前我国大部分城市缺少长时间的排水管网连续监测数据，不能客观分析排水管网的入流入渗情况，不能定量化分析雨污混流比例，不能客观分析污水厂进水浓度低的症结所在。对排水管网进行长时间连续在线监测，可为排水管网评估诊断及污水厂运行能力提升提供有力的支撑数据，是保障排水管网及污水处理厂正常运行的有效手段。在降雨情况下，需要对不同降雨强度下，排水管网运行情况进行全面监测，了解管网运行负荷变化，定量化分析由于降雨导致的外来水增加比例，对水质的监测则可更加全面掌握城市非点源污染情况。
（1）城市排水管道流量监测
随着智慧市政的推行，市政部门为了监测城市排水管网运行情况，需要对排水管道水位流量进行实时监测，通过对水位流量数据分析即可分辨出管道内的淤积、过载、溢流、异常水入渗等问题。
多普勒超声波流量计可以很好的适应井下安装环境，目前在各大城市管网监测中有大量应用，多普勒超声波流量计可同时监测管网水位、瞬时流量、累计流量等参数，真正做到一机多能。
一、应用背景：
排水管网监测系统为某市“智慧城市”建设的一部分。通过它，有关部门能够第一时间掌握道路是否积水、排水是否正常、管道是否堵塞等情况，对城市排水管网的管理起到积极的作用。在一定程度上，减少了险情的发生，避免了人民生命财产损失。
二、项目简介：
1、现场设备：
采集传输设备：遥测终端机（RTU），采集流量计数据传输至终端。
传感器：多普勒超声波流量计， RS485串口输出，modbus协议。
2、中心要求：
组网：现场有固定IP，采用公网专线的组网方式。
监控软件：上位机软件云平台。
3、现场供电情况：
支持太阳能供电、市电，同时也可采用锂电池供电，井下安装。
排水管道多普勒超声波流量计安装现场：
（2）非满管管道流量监测

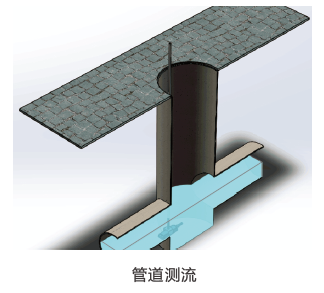

在一些特殊场合，管道通常是非满管运行的，常规例如电磁流量计在这种场景下就无法发挥作用。但是多普勒超声波流量计可以很好的适应这种环境，多普勒超声波流量计采用速度面积法测量，传感器实时测量出管道内水位高度与流速，然后通过过流面积计算流量。
