超声波流量计的原理、安装和使用维护
看一遍就得到十年工作经验！超声波流量计的原理、安装和使用维护。
超声波流量计是基于速度差原理测量管道内液体流量的仪器。超声流量计可作为非接触式测量，测试件无障碍，无活动部位，测量精度几乎与测量液体的温度、压力、粘度和密度无关。超声波流量计适用于测量腐蚀性强、易燃易爆、口径大、接触困难的介质流量。
一.原理介绍：
目前常用的超声波流量计有两种。
采用多普勒模式测量流速，即由于液体本身具有速度，导致两个接收个接收机（或发射机）之间的频率或相位发生相对变化，因此可以通过测量这种相对变化得到液体的速度；

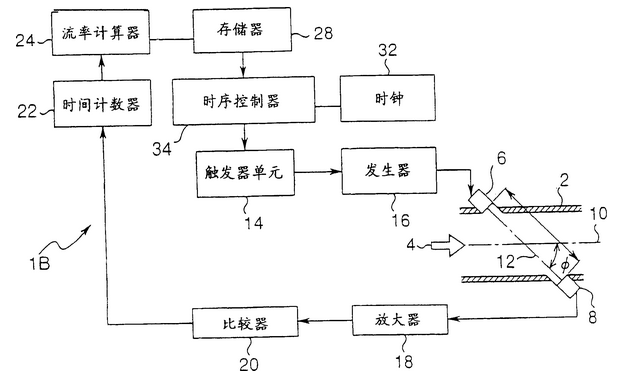

采用时差法测量流体的速度，即由于流体的流动，两个接收机（或发射机）之间传输时间的一定速度变化的声波。目前采用的是时差超声波流量计。
二.安装方法介绍：
目前常用的安装方法有三种：w、v和z。根据不同管径和流体特性选择安装方式，通常w型适用于小管径（2575mm），v型适用于中管径（25250mm），z型适用于大管径（250mm以上），简而言之，为了提高测量的准确性和灵敏度，选择适当的安装方式，使测量信号（即差异）与第二仪器匹配。目前我使用的是z型安装。
为了保证仪器的测量精度，应选择符合一定条件的位置：通常选择上10d、下5d直管段；上30d不能安装泵、阀等干扰设备。
针对我公司Z型安装，简要介绍了超声波流量计探头的安装方法，即采用“坐标安装法”，即首先对管道外表面进行清洁，涂上特殊耦合剂，首先将探头的位置固定在一个探头上，用胶带围绕管道一周，标记周长，确定其他探头轨道在周长1/2处的位置，同一轨道应与管道的核心平行，然后根据仪器的安装距离，确保两个探头在轨道上的相对距离，超声波信号强度足够，通常使面板上的信号强度大于2%以上，等待读取以显示稳定性，说明安装试验已经完成，仪器能正常工作。
三.流量计的使用：
使用超声波流量计，必须选择正确的测量点，方便信号接收，才能得到最佳的流量数据。探头的安装质量直接影响测量的准确性，发射机的电缆连接必须达到质量标准。对电路与安装超声波流量计电路的连接进行了技术要求，任何环节都不允许出现问题，否则测量结果将受到影响。由于管道直径可以用超声波流量计测量，因此发射机的安装质量要求很高，否则信号会减弱，或无法接收正确的信号，选择v或w方法安装，以达到测量的技术要求，获得最佳的测量数据。
1.零流量检查
当管道液体静止时，且没有强磁场干扰，表头周围没有强烈振动显示为零，此时自动设置零点，消除零点漂移，操作时必须做小信号去除，可流量小于5%的全流量，自动去除。同时，零点也可以通过菜单调整。
2.操作技巧
在启动仪器之前，应有效地设单元系统、安装方式、管径、管壁厚度、管材、管道粗糙度、流体类型、两探头间距、流量单元、最小速度、最大速度等参数。只有正确输入所有参数，仪器才能正确显示实际流量值。
3.流量计的定期校准
为了保证流量计的精度，我们定期进行检验，通常采用较高精度的便携式流量计进行直接比较，利用实测数据计算误差（测量标准）/标准值，利用计算的相对误差、校正系数，使测量误差满足2%的误差，能够满足测量要求。该方法操作简便，能有效提高测量精度。
超声波流量计需要定期检测，以达到精度水平，满足精度测量的技术要求。每台超声波流量计在安装和调试过程中必须精确校准。超声波流量计在线测量，流量变化后，需要检查。及时发现超声波流量计存在的问题，并采取必要的维护措施，合理解决超声波流量计存在的问题，以满足正常运行的要求。
定期维护和维护各种超声波流量计，坚持规律，保证超声波流量计的正常运行，达到流量测量的效果。监测管道输送系统的流量，为管道输送系统提供可靠的数据。
